AMX中控产品介绍
来源： 日期：2011-03-02 19:47:17 访问量：1850
AMX中控产品介绍

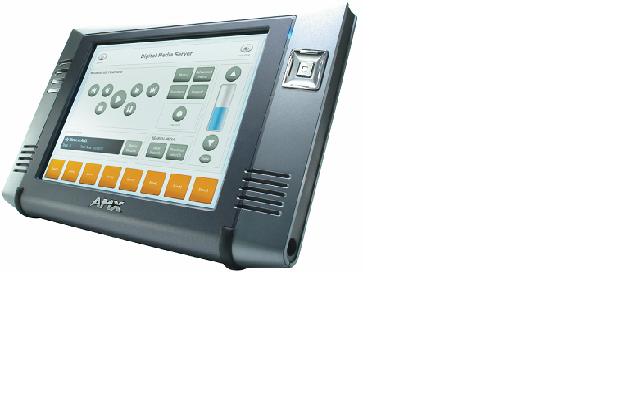

Aa、8.4英寸无线触摸屏 MVP8400
MVP-8400 为无线触摸屏控制产品树立了新基准，它实现了最大的TM 舒适度和方便性。广受欢迎的 AMX 专利 SmoothTilt 机械结构在每款Modero 触摸屏上都拥有，它提供了桌面式触摸屏相同的易用性。仅用一只手，您就可以毫不费力地将 MVP 触摸屏调整到最佳视角。MVP-8400提供了市场上最新颖的功能，包括 G4 图形显示和无线多媒体功能。MVP -8400 的尺寸适合于任何集成环。AMX 如今让最终用户和集成商从更广泛的 Modero 触摸屏产品系列中进行选择，以便满足他们目前和未来的具体需求。
液晶屏显示特性
Ø 8.4"彩色有源液晶显示
Ø 分辨率：800x600象素
Ø 视角：120°(水平)，80°(垂直)
Ø 显示颜色：256K (18位色深)
Ø 采用最新G4图形显示引擎
Ø 具有网络浏览功能，支持动态图像、动态图标和动画按钮
Ø 亮度：180 cd/m2
Ø 对比度：350 :1
Ø 抗反光触摸涂层
Ø 高宽比：4x3
特性:802.11G WiFi 以用于双向网络通信具更高精确度及灵敏度的触摸板
内存: 64MB 扩展内存模块
闪存：64MB 闪存，已预载演示页面 (可升级至 1GB)
电源
Ø 可使用1节或者2节MVP-BP电池组操作（两节电池正常使用可持续8小时）
Ø 12 伏直流电压电源，用于电池的充电
接口
Ø 802.11b无线以太网，用于双向网络通信
Ø 微型USB接口，用于程序文件传输
Ø 底座通信接口
Ø 电源、同轴圆形接口
网络功能
Ø 具有网络浏览功能，支持动态图像、动态图标和动画按钮
Ø 计算机可通过网络远程控制触摸屏，显示及控制触摸屏的全部功能
Ø 触摸屏可以访问网络摄像头及视频服务器，支持M-JPEG 的动态图像显示
Ø 触摸屏需支持基于VNC 方式的计算机访问及控制
Ø 触摸屏必需具有显示远端计算机图像, 控制鼠标及键盘,和支持Windows, Mac及Linux 操作系统等功能.
前置面板
Ø 前置按钮：9个可编程按钮
Ø 扬声器：2个内置扬声器
Ø 话筒：用于对讲系统应用
选配件
Ø MVP-TDS，桌面式底座
Ø MVP-WDS，墙面嵌入式底座
Ø MVP-KS，撑脚架
Ø MVP-BP，备用电池组
Ø MVP-STYLUS，一套 3 支的触控笔
Ø CB-MVPWDS，墙面安装底盒
Ø CC-USB，编程电缆
Ø NXA-84CF，MVP-8400闪存卡（可选256M，512M，1G）
Ø 尺寸：18.20 cm x 26.60 cm x 3.06 cm
Ø 重量：0.91 公斤
Ab、8.4英寸无线触摸屏 MVP8400i
具有内部通信对讲功能的全新 MVP-8400i Modero 触摸屏应用了VoIP 技术，使得用户能够立刻创建一个高质量、数字的家庭 / 办公室内部通信网络，却无需任何附加的设备。通过使用 VoIP 内部通信对讲，简化了系统集成，呼叫亦变得难以置信的清晰。除了拥有现有的dero触摸屏一系列丰富的特性外，MVP-8400i 还具备电话语音质量音，扩展的内存及增强的触摸灵敏度。
液晶屏显示特性
Ø 8.4"彩色有源液晶显示
Ø 分辨率：800x600象素
Ø 视角：120°(水平)，80°(垂直)
Ø 显示颜色：256K (18位色深)
Ø 采用最新G4图形显示引擎
Ø 具有网络浏览功能，支持动态图像、动态图标和动画按钮
Ø 亮度：180 cd/m2
Ø 对比度：350 :1
Ø 抗反光触摸涂层
Ø 高宽比：4x3
特性
Ø VoIP 技术支持的内部通信对讲（8400i）
Ø 增强的G.711电话语音质量 (70dB SPL @1米)音频（MVP-8400i）
Ø 802.11G WiFi 以用于双向网络通信具更高精确度及灵敏度的触摸板
内存：128MB 扩展内存模块
闪存：128MB 闪存，已预载演示页面 (可升级至 1GB)
电源
Ø 可使用1节或者2节MVP-BP电池组操作（两节电池正常使用可持续8小时）
Ø 12 伏直流电压电源，用于电池的充电
接口
Ø 802.11b无线以太网，用于双向网络通信
Ø 微型USB接口，用于程序文件传输
Ø 底座通信接口
Ø 电源、同轴圆形接口
网络功能
Ø 具有网络浏览功能，支持动态图像、动态图标和动画按钮
Ø 计算机可通过网络远程控制触摸屏，显示及控制触摸屏的全部功能
Ø 触摸屏可以访问网络摄像头及视频服务器，支持M-JPEG 的动态图像显示
Ø 触摸屏需支持基于VNC 方式的计算机访问及控制
Ø 触摸屏必需具有显示远端计算机图像, 控制鼠标及键盘,和支持Windows, Mac及Linux 操作系统等功能.
前置面板
Ø 前置按钮：9个可编程按钮
Ø 扬声器：2个内置扬声器
Ø 话筒：用于对讲系统应用
选配件
Ø MVP-TDS，桌面式底座
Ø MVP-WDS，墙面嵌入式底座
Ø MVP-KS，撑脚架
Ø MVP-BP，备用电池组
Ø MVP-STYLUS，一套 3 支的触控笔
Ø CB-MVPWDS，墙面安装底盒
Ø CC-USB，编程电缆
Ø NXA-84CF，MVP-8400闪存卡（可选256M，512M，1G）
Ø NXA-84CF，MVP-8400i闪存卡（可选256M，512M，1G）
Ø 尺寸：18.20 cm x 26.60 cm x 3.06 cm
重量：0.91 公斤
B、5.2英寸无线双向彩色触摸屏 MVP-5150
MVP-5150 是一款集经济实用和设计紧凑于一身的高端产品。MVP-5150 具有与MVP-5200i 同样完美的设计，只是在功能的种类上比前者略为简化，是一款 MVP-5200i 较经济的替代品。它适合于那些对 MVP-5200i 的设计钟爱有加，却在功能方面的要求相对次之的用户使用。MVP-5150 提供Wi-Fi和单向红外通信，给用户无论在家里或办公室里都可随时控制任何类型的设备。
设计特点：
Ø 超轻型，紧凑型和超薄型
Ø 高光泽黑色
Ø 更快处理器，更省电
Ø 丰富多样的安放及充电方式：桌面底座（MVP-TCS52）及墙面充电底座（MVP-WCS52）
Ø 恰到好处的功能，恰到好处的价格
Ø 10个红外端口：（1）38kHz AMX端口，（1）455kHz AMX端口，（8）用户定义的红外端口
Ø 802.11b/g的条例及无线支持
Ø 提供最高的网络安全标准，以保护您的资料，其中包括：wep协议, WPA协议, WPA2协议 和 EAP-TLS协议
屏幕特性：
Ø 对比度：400:1
Ø 16×9宽屏幕高分辨率彩色显示器
Ø 屏幕分辨率：800×480象素WVGA
Ø 262.144色（18位色深）
Ø 点距：180 dpi
视角：
Ø 水平：+/600，垂直：+800/-400
内存：128M非易失性闪存/256M移动DDR内存
尺寸：11.7cm x 19.1cm x 2.0cm
重量：1.4磅（ 0.6公斤）
C、5.2英寸无线双向彩色触摸屏（VOIP内部对讲功能） MVP-5200i
雅致、迷人、卓越。当描述这款尺寸紧凑、功能强大、内置对讲功能的 5.2" Modero ViewPoint 宽屏幕触摸屏(MVP-5200i ) 时，您的脑海会立即涌现出这些词汇。作为无线 MVP 产品线的最新扩展，MVP-5200i 的桌面充电底座和墙面安装底座在风格、形式和功能方面均被彻底改造。不管您需要立刻打开 2000 平方英尺物业中的所有灯光，或者关闭整个公司场所中的空调，或者仅是随意播放您喜爱的 MP3 歌曲，您手掌中的 MVP-5200i均可掌控自如。
设计特点：
Ø 超轻型，紧凑型和超薄型
Ø 更快的处理器，更省电
Ø 可在你的颜色选择，高光泽黑色或高光泽白
Ø 明亮清晰的5.2 "宽屏显示屏 16:9 ，800 x480像素分辨率
Ø 导航车轮提供简单（上/下，左/右） ，或精密控制（预编程功能）
Ø 增强的可用性与外接麦克风和扬声器
Ø 丰富多样的安防及充电方式，包括内置撑脚架、MVP-TCS52桌面底座及MVP-WCS52墙面充电底座
通讯与安全：
Ø 802.11B无线以太网，用于双向网络通信
Ø 数字内部对讲用于提供便利性，双向通讯，单向监控，广播信息和请勿打扰模式
Ø 提供优质的电池寿命8个小时的连续运行，4天的待机时间
Ø 提供具有最高级别的网络安全标准，以保护您的资料，其中包括：wep协议, WPA协议, WPA2协议 和 EAP-TLS协议
音频/视频：
Ø 可显示多种JPEG和PNG格式图片
Ø 可支持来IP或网络摄像机的MJPEG流媒体视频
Ø 支持播放MP3、WAV音频文件
屏幕特性：
Ø 宽高比：16×9
Ø 屏幕分辨率：800×480象素
Ø 显示颜色： 16.7 M（ 24位色深）
Ø 亮度：400cd/m2
Ø 点距：180dpi
Ø 屏幕类型：TFT有源彩色
视角：
Ø 垂直：+80o（自中心向上），－40o（自中心向下）
内存：128M非易失性闪存；128M移动DDRAM
尺寸：12.07cmX19.18cmX2.03cm
重量：0.6Kg
选配件：MVP-TCS-52：桌面式充电底座；MVP-WCS-52：墙面充电底座；MVP-BP-52：电池套件；MVP-SYLUS-52：可替换的触控笔，一套三支；CC-UBS：编程线缆
D、5.2英寸红外触摸屏 MVP-5100（一般不推荐使用）
MVP-5100 将5.2" MVP系列的简洁提升到新的高度。MVP-5100 是一款5.2" 的触摸屏，它拥有与 MVP-5200i 同样快如闪电的处理器，并提供同样清晰、整洁、让人眼前一亮的高分辨率显示效果，超轻型紧凑的设计，让您在家里或在办公室中轻松携带。MVP-5100更是一款超值的选择，从简单的卧室到复杂的会议厅，单向红外通信足以使您完美地操控所有红外设备。
设计特点
设计特点
Ø 超轻型，紧凑型和超薄型
Ø 更快处理器，更省电
Ø 高光泽黑色
Ø 明亮清晰的5.2 "宽屏显示屏 16:9 ，800 x480像素分辨率
Ø 丰富多样的安放及充电方式：桌面底座（MVP-TCS52）及墙面充电底座（MVP-WCS52）
Ø 恰到好处的功能，恰到好处的价格
Ø 10个红外端口：（1）38kHz AMX端口，（1）455kHz AMX端口，（8）用户定义的红外端口
屏幕特性
Ø 对比度：400:1
Ø 宽高比： 16×9宽屏幕高分辨率彩色显示器
Ø 亮度：300cd/m2
Ø 屏幕分辨率：800×480象素
Ø 显示颜色：262144色（ 18位色深）
Ø 128Mb非易失闪存/256mMb移动ddr内存
Ø 点距：180dpi
Ø 屏幕类型：TFT有源颜色
Ø 视角：+/600，垂直：+800/400
电池持续使用时间：3个小时持续使用;正常使用2.5天（25%开启,25%待机，50%关机）
Ea、5英寸有线嵌墙式触摸屏NXD-CV5
Eb、5英寸有线嵌墙式触摸屏NXD-500i（Voip对讲功能）
虽小但俱全：使用小尺寸的触摸屏并不意味着您必须牺牲您可在更大尺寸可实现的多媒体功能，5" Modero 宽屏幕触摸屏所实现的功能是市场上同尺寸触摸屏所不能实现的—音视频支持、16：9宽屏用户界面和AMX Modero独特的设计都被融入这款优秀的墙面/嵌入式安装小显示屏中。
|
NXD-500i |
|
NXD-CV5 |
特性：
Ø 16 x 9宽屏幕高分辨率彩色显示屏
Ø 最新的 G4 图形用户界面
Ø 抗反光触摸涂层
Ø 支持多种格式的多媒体视频：NTSC、PAL、SECAM
Ø MP3 和 WAV 音频文档的回放
液晶屏：
Ø 5" 彩色有源液晶屏
Ø 亮度：17+cd/m
Ø 对比度：250：1
Ø 点距：0.14 mm
Ø 视角：左/右45°，向下30°，向上15°
Ø 可视区域：109.2mm x 65.2mm
Ø 最大功耗：5.5 W
Ø 宽高比：16 × 9
Ø 频道透明度：8位Alpha混合
Ø 对比度：250:1
Ø 显示色彩：25.60万色（18位色彩深度）
Ø 面板类型：TFT彩色有源矩阵
Ø 屏幕分辨率：800 × 480像素
红外接收角度
Ø 水平：+/-25°(自中心向左和向右)
Ø 垂直：+/- 15°(自中心向上和向下)
内存：
Ø 64MB扩展内存模块
Ø 64MB闪存
电源
Ø 恒定电流：650 mA @ 12.0 伏直流电压
Ø 启动电流：1.3 A @ 12.0 伏直流电压
外壳： ABS 聚碳酸脂外壳，哑黑色表面，带铂金色镶边
前面板组件：
Ø 光传感器：感光的光探测器，可以自动调节触摸屏的亮度
Ø 动作传感器 ( PIR )：使用者接近时自动唤醒触摸屏
Ø 红外接收器：红外接收频率为 38kHz 和 455kHz
Ø 休眠按键：可唤醒或把触摸屏进入休眠模式，以及进入设置及校正页面
Ø 音箱：立体声输出，450Hz-7KHz频率响应
Ø 按钮：6个可编程按钮
Ø 全双工VoIP功能
后置面板组件
Ø 电源接头：2 针 3.5 mm 微型 Phoenix 接头
Ø 以太网 10/100 端口：RJ-45端口用于10/100Mbps网络通信
Ø 以太网 10/100 LED 灯：用于指示通信活动和连接信息
Ø 微型USB接头：5 针微型 USB 接头以用于编程、固件升级，以及与PC之间的文件传输
Ø USB接头：TypeA USB 端口可连接外置键盘或鼠标，以用于虚拟PC应用程序
Ø 音/视频接头：RJ-45接头可用于不同的音/视频信号输入
选配件
Ø PSN 4.4 电源 (13.5VDC)，带3.5mm Phoenix 接头
Ø NXA-RK5 可选的机柜安装架，以用于 5" 嵌入式触摸屏
Ø CB-TP5可选的墙面安装底盒，以用于 5" 嵌入式触摸屏
Ø 可选的 NXA-AVB/Ethernet 视频转接盒
Ø 尺寸：10.54 cm x 14.19 cm x 8.23 cm
Ø 重量：0.45 公斤
Fa、7''嵌入式触摸屏 NXD-700Vi（Voip内部对讲功能）
Fb、7''桌面式触摸屏 NXT-CV7
宽屏更好
广受欢迎的Modero宽现在推出了一款7英寸的紧凑型号，如果系统应用需求更多的显示内容，但是又同时需要一个较小的触摸屏，则7英寸Modero宽屏无疑是最佳选择。AMX的经销商和最终用户现在有了更多及功能丰富的Modero触摸屏型号可供选择，所有型号都旨在满足当今和未来的具体需求。
无界限
|
NXT-CV7 |
NXD-700Vi内置Voip内部数字对讲
通过使用Voip技术，NXD-700Vi支持用户创建一个高质量数字家庭/办公室内部对讲通讯网络，却无需任何附加的设备。它简化了系统的集成，支持异常清晰地电话语音质量呼叫。NX-700Vi同时支持无限数量的内部通话。
音频/视频特性
多媒体选项包括内置扬声器和话筒、耳机接口以及MP3和WAV音频文件播放功能。7英寸Modero宽屏还支持NTSC、PLA和SECAM视频格式，所有音视频信号都只需要通过一根CAT-5线来传送。
特性：
Ø 16x9宽屏幕高分辨率彩色显示屏
Ø
|
NXD-700Vi |
Ø 内置话筒和扬声器
Ø 802.11gWiFi双向网络通信（可选项）
Ø Voip内部对讲功能
Ø 增强的G.711电话语音质量（75db SPL@1米）音频（NXD-700Vi）
液晶屏：
Ø 7''彩色有源液晶显示
Ø 宽高比16x9
Ø 屏幕分辨率：800x480
Ø 显示颜色：256k（18位色深深度）
Ø 亮度：350cd/m2
Ø 对比度：200：1
Ø 可视范围：152.4mm*91.44mm
Ø 点距：0.19mm
Ø 视角：100o（任意角度）
Ø 抗反光触摸涂层
内存：
Ø 64MB 扩展内存模块
Ø 128MB 闪存，已预载演示页面 (可升级至1GB)
电源：
Ø 1.4A@12伏直流电压（有线连接）
Ø 2.8A@12伏直流电压（带电池底座及充电时）
尺寸：
Ø NXD-700Vi：15.04cm*20.21cm*8.45cm
Ø NXT-CV7：17.43cm*20.15cm18.95cm
重量：
NXT-CV7:1.58Kg
Ga、10英寸桌面式触摸屏 NXT-CV10
Gb、10英寸桌面式触摸屏 NXT-CV10/PB（带外置下压按钮）
Gc、10英寸嵌入式触摸屏 NXD-1000Vi
AMX以10" Modero 触摸屏进一步扩展了 Modero 产品线，同时响应了商业市场对于一款价位适中、中等尺寸的宽屏。现在我们为您提供了可用于任何集成环境和市场的最广范围的用户界面。
小而精
在董事会议室、会议场所、办公室和其他商业环境中，功能和效率至上，但可供求放触摸屏的空间却较为有限。10"宽屏让用户可以使用较大的16：9用户界面，但外形尺寸较小，不会占用很大空间，从而实现更大程度的控制。
NXD-1000Vi内置Voip数字内部对讲功能
通信对讲功能的NXD-1000Vi Modero触摸屏应用了VoIP技术，使得用户能够创建一个高质量、数字的家庭 / 办公室内部通信网络，却无需任何附加的设备。通过使用VoIP内部通信对讲，简化了系统集成，呼叫亦变得难以置信的清晰。除了拥有现有的Modero触摸屏一系列丰富的特性外，这款触摸屏还具备电话语音质量音频，扩展的内存及增强的触摸屏灵敏度。
Ø 16x9 宽屏幕高分辨率彩色显示屏
Ø 最新G4图形用户界面
Ø 抗反光涂层屏幕
Ø 内置话筒和扬声器
Ø
|
NXT-CV10&NXT-CV10/PBB |
Ø 自由、便利的无线控制
Ø 可支持多种格式的多媒体视频
Ø 可回放 MP3、WAV音频文件
Ø 用于寻呼及内部对讲的麦克风和喇叭（NXD-1000Vi）
Ø 增强的G.711电话语音质量（75db SPL@1米）音频（NXD-1000Vi）
Ø CV10 标配带 NXA-AVB/Ethernet 视频转接盒，用于传输合/S-Video至触摸屏
Ø 以太网10/100 端口：RJ-45端口以用于10/100Mbps通信
|
NXD-1000Vi |
Ø 10"彩色有源LCD16x9宽高比(分辨率800 x 480)
Ø 亮度：350+cd/m
Ø 对比度：200: 1
Ø 可视区域：223mmX135mm
Ø NXT-CV10
--对比度：200：1
--视角：500（上下左右）
Ø NXD-1000Vi
--对比度：200：1
--视角：+450（上），-650(下)
Ø 显示颜色：256K (18位色彩深度)
--NXT-CV10
Ø 64MB扩展内存模块
Ø 128MB Compact Flash闪存卡，已预载演示页面（可升级到1GB，出厂时预装固件）
--NXD-1000Vi
Ø 64MB扩展内存模块
Ø 128MB Compact Flash闪存卡，已预载演示页面（可升级到1GB，出厂时预装固件）
---NXT-CV10
Ø 1.2A@12.0VDC（有线连接）
Ø 2.6A@12.0伏直流电压（置于电池底座及充电时）
---NXD-1000Vi
Ø 1.1@12.0VDC
Ø ABS 聚碳酸脂外壳，哑黑色表面，带铂金色镶边
Ø 亮度传感器：光敏元件测量环境亮度，自动调节触摸屏亮度
Ø 动作传感器 (PIR)：近距离红外线检测器，当有人接近触摸屏时，检测器会激活触摸
Ø 休眠按键（前置设置快捷按钮）：可唤醒或者把触摸屏进入休眠模式，以及进入设置及校正界面
Ø 扬声器：立体声暑促频率响应范围450Hz-7Khz
Ø 红外接收器：红外接收频率为38KHz和455KHz
Ø 麦克风：用于音频/内部对讲（NXD-1000Vi）
Ø 音/视频接头：RJ-45接头可用于不同的音/视频信号输入
Ø 以太网10/100端口：RJ-45端口用于10/100Mbps网络通信
Ø 电源接头：2针3.5mm微型Phoenix接头
Ø 立体声输出接头：3.5mm微型插孔
Ø USB 接头：2个TypeAUSB端口
Ø 微型USB接头：5针微型USB接头
--NXT-CV10&NXT-CV10/PB：22.12cmx28.34cmx18.75cm
--NXD-1000Vi：18.4cmx28.34cmx8.43cm
重量：
--NXT-CV10&NXT-CV10/PB：2.95Kg
--NXD-1000Vi：1.21Kg
Ha、4.3寸嵌入式触摸屏 NXD-430-GW(白色，单个快捷按钮)
Hb、4.3寸嵌入式触摸屏 NXD-435-GW(白色，5个快捷按钮)
Hc、4.3寸嵌入式触摸屏 NXD-430-GB(黑色，单个快捷按钮)
Hd、4.3寸嵌入式触摸屏 NXD-435-GB(黑色，5个快捷按钮)
无需插电
430/435拥有以太网供电（PoE）功能，使其方便及稳妥地嵌入墙面或桌面而无需提供额外的电源插口。
430/435拥有以太网供电（PoE）功能，使其方便及稳妥地嵌入墙面或桌面而无需提供额外的电源插口。
小而精
于如此细小的产品中实现这样多的控制功能，NXD-430/435采用了更时尚及紧凑的设计，功能齐全的它拥有精致的外形。 4.3" 的屏幕大小使其成为家庭或办公室更理想的解决方案。時尚的風格，富價值、高效及功能全面的工程設計；2"的安装深度及支持以太网供电（PoE）功能，使NXD-430/435成为家居或楼宇自动化控制的完美切入点。
于如此细小的产品中实现这样多的控制功能，NXD-430/435采用了更时尚及紧凑的设计，功能齐全的它拥有精致的外形。 4.3" 的屏幕大小使其成为家庭或办公室更理想的解决方案。時尚的風格，富價值、高效及功能全面的工程設計；2"的安装深度及支持以太网供电（PoE）功能，使NXD-430/435成为家居或楼宇自动化控制的完美切入点。
设计特性
Ø 紧凑型4.3"大小
Ø 屏幕显示：16x9 QWVGA彩色显示屏
Ø 屏幕分辨率：480 *272象素 WCVG
Ø 高光与磨砂质感材质的完美组合
Ø 可选择白色及黑色外框
Ø 以太网供电 ( PoE) 功能
Ø 接收反馈功能
Ø 可选配带1个(NXD-430) 或5个(NXD-435)外置快捷控制按钮
Ø 便于安装的超薄2" 安装深度
Ø 可快速方便安装的锁定栓子
Ø 半透明安装底盒
Ø 支持 AMX RMS 资源管理套件
电源
Ø PoE供电-无需另外提供电源
屏幕特性：
Ø 对比度：250：1
Ø 亮度：280cd/m2
Ø 显示颜色：256000颜色（18位色深）
Ø 点距：0.14mm
Ø 通道混合：8位Alpha通道混合
内存：
Ø 128MB内存
Ø 256MB集成闪存（工厂预编程，不可升级）
尺寸：10.48cm*13.97cm*5.4cm
重量：0.29kg
Ia、12英寸桌面式触摸屏（RGB输入）NXT-1200VG RGB
Ib、12英寸嵌入式触摸屏（RGB输入） NXD-1200VG RGB
Ic、12英寸桌面式触摸屏（视频输入） NXT-1200VG VIDEO
Id、12英寸嵌入式触摸屏（视频输入） NXD-1200VG VIDEO
Ie、12英寸桌面式视频触摸频 NXT-1200V
If、12英寸嵌入式视频触摸频 NXD-1200V
12" Modero 触摸屏为中小型办公和家庭环境提供了最适宜的控制方案 - 无需牺牲任何您对 AMXVG 系列所期待的具先进技术的多媒体性能。可选择桌面式或嵌入式型号，12" Modero 是一个明智的选择，以用于实现对特殊数量的电子设备实现最大化的控制。
Modero 1200V触摸屏包含多种AMX特有功能：
Ø 以太网通讯连接
Ø 通过NXA-AVB/Ethernet传送复合视频及音频
Ø USB鼠标/键盘/编程端口
Ø 预先安装的802.11g无线网卡集成天线（NET型号）
|
NXT-1200系列 |
Ø 数字流媒体-由于有了DSP核心，12英寸VG系列有能力通过有线和无线的方式处理数字流媒体，包括视频和音频。12英寸Modero VG系列全面支持标准的MPEG-2视频和音频格式。通过发挥网络的最大潜能，再也不需使用特殊的媒体线缆。
Ø 全部支持以太网
Ø 内置无线模块
标准特性
Ø 模拟立体声音频和复合视频
Ø 由NXA-AVB/RGB传送RGB或分量视频输入
Ø
|
NXT系列 |
Ø 网络视频--动态JPEG
Ø 有线以太网10/100
Ø 无线以太网802.11g (NXT式型号)
Ø 通过AMX独有的G4计算机控制而实现远程遥控功能 (VNC)
|
NXD系列 |
Ø 屏幕宽高比：4：3
Ø 亮度：250cd/m
Ø 通道混合:8位Alpha通道混合
Ø 对比度：300：1
Ø 可视区域：183.10mm x 247.40mm
Ø 色彩显示：262K (18位色深)
Ø 点距：0.297mm
Ø 屏幕分辨率(HW)：800X600象素
Ø 视频格式：NTSC，PAL，SECAM (可于大小可调的视频窗口中显示)
Ø 视角：水平+80°(由中心向左、向右)；垂直+80°(由中心向上、向下)
光传感器：感光的光探测器，可以自动调节触摸屏的亮度
动作传感器 (PIR)：近距离红外线检测器，当有人接近触摸屏时，检测器会激活触摸屏
睡眠按钮：下压按钮 (灰色)，用于使触摸屏进入“睡眠”状态或“唤醒”触摸屏，并可用于访问“设置”和“校准”页面
音频：内置频率响应为450Hz-7KHz的立体声扬声器，和耳机接头以支持外置扬声器/耳机
麦克风：平衡输出全向话筒，带增益调节；用于内部通信对讲
内存：256MB扩展内存模块；128MB闪存，已预载演示页面 (可升级到1GB)
电源：
--1200VG：2.3A@12伏直流电压 (标准独立使用时)
--1200V：2.1A @12VDC（独立使用）
包含组建：
--1200VG RGB套装的包含组建
Ø Modero VG触摸屏
Ø NXA-MTC/RGB: Modero VG触摸屏桌面式触摸屏线缆
Ø NXA-RGB：内置RGB/VGA界面卡
Ø NXA-RGB/AVB:音视频转换盒
Ø TP4-RGBCBL:BNC转RGB适配线
--1200VG Video套装的包含组建
Ø Modero VG触摸屏
Ø NXA-MTC/RGB: Modero VG触摸屏桌面式触摸屏线缆
Ø NXA-AVB/ETHERNET:音视频转换盒
--1200VG Video套装的包含组建
Ø NXA-AVB/ETHERNET:音视频转换盒
尺寸（HWD）
--NXT:27.70cm x31.33cm x31.75cm
--NXD:31.43cm x31.97cm x8.25cm
重量：4.90公斤
Ø 通过NXA-AVB/Ethernet传送复合视频及音频
Ø USB鼠标/键盘/编程端口
Ø 预先安装的802.11g无线网卡及集成天线
Ø 经过改良的全新连接仓
Ja、15英寸桌面式触摸屏（RGB输入）NXT-1500VG RGB
Jb、15英寸嵌入式触摸屏（RGB输入） NXD-1500VG RGB
Jc、15英寸桌面式触摸屏（视频输入） NXT-1500VG VIDEO
Jd、15英寸嵌入式触摸屏（视频输入） NXD-1500VG VIDEO
标准特性
Ø 模拟立体声音频和复合视频
Ø 由NXA-AVB/RGB传送RGB或分量视频输入
Ø MPEG-2数字视频、音频流媒体（VG系列）
Ø 网络视频--动态JPEG
Ø
|
NXT-1500VG系列 |
Ø 无线以太网802.11g (NXT式型号)
Ø 通过AMX独有的G4计算机控制而实现远程遥控功能 (VNC)
显示特性
Ø 屏幕宽高比：4：3
Ø 亮度：400cd/m
Ø 通道混合:8位Alpha通道混合
Ø 对比度：300：1
Ø
|
NXD-1500VG系列 |
Ø 色彩显示：1600万 (24位色深)
Ø 点距：0.297mm
Ø 屏幕分辨率(HW)：1024X768象素
Ø 视频格式：NTSC，PAL，SECAM (可于大小可调的视频窗口中显示)
Ø 视角：水平+85°(由中心向左、向右)；垂直+85°(由中心向上、向下)
光传感器：感光的光探测器，可以自动调节触摸屏的亮度
动作传感器 (PIR)：近距离红外线检测器，当有人接近触摸屏时，检测器会激活触摸屏
睡眠按钮：下压按钮 (灰色)，用于使触摸屏进入“睡眠”状态或“唤醒”触摸屏，并可用于访问“设置”和“校准”页面
音频：内置频率响应为450Hz-7KHz的立体声扬声器，和耳机接头以支持外置扬声器/耳机
麦克风：平衡输出全向话筒，带增益调节；用于内部通信对讲
内存：256MB扩展内存模块；128MB闪存，已预载演示页面 (可升级到1GB)
电源：3.7 @12VDC
包含组建：
--1500VG RGB套装的包含组建
Ø Modero VG触摸屏
Ø NXA-MTC/RGB: Modero VG触摸屏桌面式触摸屏线缆
Ø NXA-RGB：内置RGB/VGA界面卡
Ø NXA-RGB/AVB:音视频转换盒
Ø TP4-RGBCBL:BNC转RGB适配线
--1500VG Video套装的包含组建
Ø NXA-MTC/RGB: Modero VG触摸屏桌面式触摸屏线缆
Ø NXA-AVB/ETHERNET:音视频转换盒
尺寸（HWD）
--NXT:32.87cm x37.97cm x29.78cm
--NXD:36.50cm x38.61cm x8.40cm
重量：
--NXT-1500VG：7.78Kg
--NXD-1500VG：6.1Kg
Ø 通过NXA-AVB/Ethernet传送复合视频及音频
Ø USB鼠标/键盘/编程端口
Ø 预先安装的802.11g无线网卡及集成天线
Ø 经过改良的全新连接仓
Ka、17英寸桌面式触摸屏（RGB输入）NXT-1700VG RGB
Kb、17英寸嵌入式触摸屏（RGB输入） NXD-1700VG RGB
Kc、17英寸桌面式触摸屏（视频输入） NXT-1700VG VIDEO
Kd、17英寸嵌入式触摸屏（视频输入） NXD-1700VG VIDEO
标准特性
Ø 模拟立体声音频和复合视频
Ø 由NXA-AVB/RGB传送RGB或分量视频输入
Ø MPEG-2数字视频、音频流媒体（VG系列）
Ø 网络视频--动态JPEG
Ø 有线以太网10/100
Ø
|
NXT-1700系列 |
Ø 通过AMX独有的G4计算机控制而实现远程遥控功能 (VNC)
显示特性
Ø 屏幕宽高比：16：9
Ø 亮度：450cd/m
Ø 通道混合:8位Alpha通道混合
Ø 对比度：600：1
Ø
|
NXD-1700VG系列 |
Ø 点距：0.289mm
Ø 屏幕分辨率(HW)：1280X768象素
Ø 视频格式：NTSC，PAL，SECAM (可于大小可调的视频窗口中显示)
Ø 视角：水平+85°(由中心向左、向右)；垂直+85°(由中心向上、向下)
光传感器：感光的光探测器，可以自动调节触摸屏的亮度
动作传感器 (PIR)：近距离红外线检测器，当有人接近触摸屏时，检测器会激活触摸屏
睡眠按钮：下压按钮 (灰色)，用于使触摸屏进入“睡眠”状态或“唤醒”触摸屏，并可用于访问“设置”和“校准”页面
音频：内置频率响应为450Hz-7KHz的立体声扬声器，和耳机接头以支持外置扬声器/耳机
麦克风：平衡输出全向话筒，带增益调节；用于内部通信对讲
内存：256MB扩展内存模块；128MB闪存，已预载演示页面 (可升级到1GB)
电源：4.5 @12VDC
包含组建：
--1700VG RGB套装的包含组建
Ø Modero VG触摸屏
Ø NXA-MTC/RGB: Modero VG触摸屏桌面式触摸屏线缆
Ø NXA-RGB：内置RGB/VGA界面卡
Ø NXA-RGB/AVB:音视频转换盒
Ø TP4-RGBCBL:BNC转RGB适配线
--1700VG Video套装的包含组建
Ø Modero VG触摸屏
Ø NXA-MTC/RGB: Modero VG触摸屏桌面式触摸屏线缆
Ø NXA-AVB/ETHERNET:音视频转换盒
尺寸（HWD）
--NXT:33.76cm x45.31cm x31.60cm
--NXD:36.60cm x45.95cm x8.40cm
重量：
--NXT-1500VG：9.98Kg
--NXD-1500VG：8.26Kg
Ø 通过NXA-AVB/Ethernet传送复合视频及音频
Ø USB鼠标/键盘/编程端口
Ø 预先安装的802.11g无线网卡及集成天线
Ø 经过改良的全新连接仓
L、网络合并式中央控制主机 NI-3100
NI-2000 相比， NI-3000 可满足更大区域或多个房间内更高端的控制和自动化要求。该解决方案的端口和继电器数量是NI-2000 的两倍，可提供更高级别的集成控制和自动化功能。 NI -3000 可集成控制更多的电子设备，如录像机和 DVD 播放器、投影机、投影屏幕、照明设备以及其它连接的系统。在技术驱动环境中，该解决方案允许将来增加更多的设备，如录像机和 DVD 播放器、投影机、投影屏幕、照明设备以及其它连接的系统。在技术驱动环境中 ， 该解决方案允许将来增加更多的设备和控制的需求 。
为了满足不断发展的企业和家庭对未来自动化控制的新需求，NI-3100提供了以下兼容多种控制格式的适当“组合”。
为了满足不断发展的企业和家庭对未来自动化控制的新需求，NI-3100提供了以下兼容多种控制格式的适当“组合”。
Ø , 8个IR红外端口
Ø , 8个I/O输出端口
Ø 8个继电器端口
Ø 7个RS-232/RS-422/RS-485串行端口
Ø 2种通讯网络：AXlink和以太网（TCP/IP）
Ø 可选的ICSNet性能（需要可选的ICSNet）
Ø 前面板带各种控制功能LED灯显示，来指示设备运作状态。
Ø 处理器速度可达404MIPS。
Ø 具备ICSNet接口及Axlink数据接口，可连接各种用户操作界面及扩展盒或扩展卡。ICSNet最远可传输1000英尺，Axlink最远可传输3000英尺。
Ø 处理器上直接提供True10/100baseT Ethernet 网络连接口。程序编写采用嵌入式架构（Embedded），处理器直接提供程序储存及运算，并提供适当的人机操作界面。不同的主控器之间可相互沟通及控制，以提供系统往后扩展需求。
Ø 内置网页服务器Web Server，支持HTML及JAVA，可将触摸屏界面变成网页。使用者只需使用使用IE等网页浏览器，通过Internet互联网即可实现触摸屏的所有功能操作。对于HTTP、FTP、TELNET等服务器架构提供高安全性保护，可设定不同的使用者进入页面的权限。本地控制不受网络品质影响，且能将网络连接状态显示于触摸屏上，及自动连接网络以确保通信。
Ø 全功能DHCP/DNS支持。
Ø 程序可由主控器下载到计算机，以提供日后维护及更改。可通过设定密码保护， 防止更改不当。甚至，程序设计师勿需亲自到现场，可直接通过以太网络，利用Internet互联网传输来更改程序的内容
Ø 外壳：哑黑色金属外壳
Ø 尺寸：8.81 cm x 43.18 cm x 8.81cm
Ø 电源：900 mA @ 12VDC
内存：
Ø 64MB RAM
Ø 1MB非失易性闪存
Ø 128MB闪存（可升级至1G）
M、网络合并式中央控制主机 NI-4100
NI-4100 是 NI 系列主控器的成员，可满足最尖端、最复杂的商业和住宅设施对高端控制和自动化的要求。
NI-4100 集成了数量最多的电子设备，如 VCR 和 DVD 播放器、投影机、投影屏幕、照明设备、HVAC 系统、安防摄像机以及其它设备。在技术密集型环境中，该解决方案可以容纳将来设备和控制功能的增加。
NI-4100 具有更高的性能 ( 超快速处理器，64MB 预载 RAM 内存，支持 Duet 技术，可通过标准化设备和功能自定义来实现简易编程，默认的触摸屏按钮分配 ) 和控制及反馈方式。动态设备发现技术可自动地识别所连接设备，并与其通信，这使得集成更加容易。
对于正在快速发展的企业和不断寻求更大灵活性和定制风格的家庭应用，NI-4100 提供了以下兼容多种控制格式的完美“组合”：
NI-4100 集成了数量最多的电子设备，如 VCR 和 DVD 播放器、投影机、投影屏幕、照明设备、HVAC 系统、安防摄像机以及其它设备。在技术密集型环境中，该解决方案可以容纳将来设备和控制功能的增加。
NI-4100 具有更高的性能 ( 超快速处理器，64MB 预载 RAM 内存，支持 Duet 技术，可通过标准化设备和功能自定义来实现简易编程，默认的触摸屏按钮分配 ) 和控制及反馈方式。动态设备发现技术可自动地识别所连接设备，并与其通信，这使得集成更加容易。
对于正在快速发展的企业和不断寻求更大灵活性和定制风格的家庭应用，NI-4100 提供了以下兼容多种控制格式的完美“组合”：
控制接口
Ø 8 个红外线端口
Ø 8 路输入 / 输出口
Ø 8 路继电器
Ø 7 个 RS-232 / RS-422 / RS-485 串行端口
Ø 4 个 NetLinx 控制卡扩展槽，支持所有 NXC 控制卡
标准特性
Ø 超快速处理：32位微处理器，404MIPS，实时处理系统
Ø 智能可靠的网络连接
Ø Deut 技术支持
Ø 3 种通讯网络：ICSNet，AXLink 和以太网 (TCP / IP)
Ø 强大的内置多端口控制
Ø 简单易懂的控制体系结构
Ø 900mA@12VDC电压
内存：
Ø 64MB RAM
Ø 1MB非失易性闪存
Ø 128MB闪存（可升级至1GB）
通讯网络
Ø A--xlink-4芯总线网络（20.8Kbps）可连接多达255个Axcess设备，线路长度可达3000英尺，提供12VDC的设备电源
Ø 以太网-直接的10/100BaseT以太网网速网络连接
Ø ISCNet网络
处理性能
Ø 32位微处理器
Ø 404MIPS
Ø 实施处理系统
外壳：哑黑色金属外壳
尺寸：13.23 cm x 43.18 cm x 23.65 cm
重量：4.15 公斤
N、网络合并式中央控制主机 NI-2100
NI-2100 是 NI 系列主控器的成员，它可满足单个房间内特定的控制和自动化功能，比如集成一定数量的 VCR 和 DVD 播放器、投影机、照明设备、恒温器和其它电子设备。NI-2100 具有更高的性能 ( 超快速处理器，64MB 预载 RAM 内存，支持 Duet 技术，可通过标准化设备和功能自定义来实现简易编程，默认的触摸屏按钮分配和控制及反馈方式。动态设备发现技术可自动地识别所连接设备，并与其通信，这使得集成更加容易。
对于这些较传统商业和家庭应用，NI-2100 提供了以下兼容
多种控制格式的适当“组合”
对于这些较传统商业和家庭应用，NI-2100 提供了以下兼容
多种控制格式的适当“组合”
Ø 4 个红外线端口
Ø 4 路输入/输出
Ø 4路继电器
Ø 3个RS-232/RS-422/RS-485 串行端口
Ø 2种通讯网络：AXLink和以太网 (TC/IP)可选ISCNet 功能 (需要可选的ISCNet卡；NI-2100/ICS 标配已包括NXA-ICSNET卡)
标准特性：
Ø 超快速处理
Ø 智能可靠的网络连接
Ø 性能良好的64M内存，外加可扩展的128M闪存 (可扩展到1GB)
Deut 技术支持
Ø 性能良好的64M内存，外加可扩展的128M闪存 (可扩展到1GB)
Ø 强大的内置多端口控制
Ø 简单易懂的控制体系结构
Ø 700mA@12VDC电压
Ø 外壳：哑黑色金属外壳
Ø 尺寸：8.81cm x 43.18cm x8.81 cm
O、2.8 安系统电源供应器PSN2.8
Ø 用途： 直流电源，用于NetLinx系统
Ø 输出：3.5mm电源接头，12VDC @ 2.8A；开关电源，过载保护
Ø 输入：110/220 VAC；被列入UL、CSA和TUV安全认证
Ø 外壳：哑黑色塑料，国际IEC电缆插座
Ø 尺寸 ：117mm x 58mm x 35mm，(可能会有变动)
Ø 重量：450 克，(可能会有变动)
P、4.4 安系统电源供应器PSN4.4
Ø 应用: 直流电压电源，用于NetLinx系统、MVP-WDS和Modero触摸屏
Ø 输出：12伏直流电压、4.4Amps；3.5mmphoenix 类型插头；开关电源，过载保护
Ø 交流电输入：100-240 伏交流电压；50-60 Hz
Ø 外壳：哑黑色塑料，国际IEC电缆插座
Ø 尺寸：117mm x 58mm x 35mm
Ø 重量：450 克
Q、6.5 安系统电源供应器PSN6.5
Ø 应用：12伏直流电压电源，用于系统、PosiTrack摄像机云台、AXC-PTI和AXB-CAM，开关电源；过载保护
Ø 交流电输入：110/220伏交流电压、UL/CSA 认可
Ø 外壳：哑黑色金属外壳
Ø 尺寸：140mm x140mm x35mm
Ø 重量：829 克
R、以太网供电模块 PS-POE-AF
特性：
Ø 10/100/1000（Mbps）数据传输率
Ø 功率--正常65%@最大负载
Ø 保护类型：自动恢复
Ø 符合IEEE802.3af要求
Ø 负载诊断：LED灯
Ø 低脉冲自动调整输出
Ø 符合安全媒介要求
Ø 符合EMI/RFI规则
Ø IEC60320C14框架插件
Ø 外壳：哑黑色金属外壳，内置双路RJ45接口
Ø 尺寸：13.cm*5.4cm*3.6cm
Ø 重量：0.2kg
直流电源输出：
Ø 可提供最高15W电源，通过100米Cat线缆传送电源
Ø 短路，过载保护
交流电源输入：
Ø 电源范围：100-240VAC；已包含美标电源码（仅限110VAC安装）
Ø 控制方式： RS232/485,可分配地址，同时控制多达16台PCS。
Ø 额定功率：每路继电器20A@220VAC
Ø 体积：300mm*220mm*72mm
Ø 重量：3.7kg
