大屏幕拼接系统方案
拼接系统具体功能描述
• 与视像系统、多媒体演示、多媒体智能电子会议系统以及指挥调度系统，摄像监控系统、GIS系统等各类子系统进行连集成；
• 根据需要在大屏幕上任意切换视像显示、远程会议或监控系统上传的图像及计算机图文信息；
• 支持多屏图像拼接，画面可整屏显示，也可分屏显示，用户可灵活开启窗口，定义尺寸，还可令多路RGB和视频图像在全屏上以MxN的形式组合放大显示；
• 画面能够自由缩放、移动、漫游，不受物理拼缝的限制，采用软件控制窗口的各项参数，屏与屏间的拼缝不影响汉字和图像的正确显示；
• RGB和视频信号直通上屏显示，图像质量和实时性不受任何影响；
• 减轻拼接控制器负担，使其保持良好的处理速度和显示驱动能力；
• 建立系统应急备份，当拼接控制器发生故障时，计算机和视频信号仍然能在大屏幕上显示；
• 各类调试与控制均采用菜单形式，界面友好，灵活方便。
• 能够与用户各种应用平台进行集成。
• 支持TCP/IP等标准传输协议。
• 支持Windows操作系统。
DLP原理
DLP是“Digital Lighting Progress”的缩写。它的意思为数字光处理，也就是说这种技术要先把影像讯号经过数字处理，然后再把光投影出来。它是基于德仪公司开发的数字微反射镜器件—DMD来完成显示数字可视信息的最终环节，而DMD则是Digital Micromirror Device的缩写，字面意思为数字微镜元件，这是指在DLP技术系统中的核心——光学引擎心脏采用的数字微镜晶片，它是在CMOS的标准半导体制程上，加上一个可以调变反射面的旋转机构形成的器件。
说得更具体些，就是DLP投影技术是应用了数字微镜晶片（DMD）来做主要关键元件以实现数字光学处理过程。其原理是将光源藉由一个积分器（Integrator），将光均匀化，通过一个有色彩三原色的色环（Color Wheel），将光分成R、G、B三色，再将色彩由透镜成像在DMD上。以同步讯号的方法，把数字旋转镜片的电讯号，将连续光转为灰阶，配合R、G、B三种颜色而将色彩表现出来，最后在经过镜头投影成像。
DLP是“Digital Lighting Progress”的缩写。它的意思为数字光处理，也就是说这种技术要先把影像讯号经过数字处理，然后再把光投影出来。它是基于德仪公司开发的数字微反射镜器件—DMD来完成显示数字可视信息的最终环节，而DMD则是Digital Micromirror Device的缩写，字面意思为数字微镜元件，这是指在DLP技术系统中的核心——光学引擎心脏采用的数字微镜晶片，它是在CMOS的标准半导体制程上，加上一个可以调变反射面的旋转机构形成的器件。
说得更具体些，就是DLP投影技术是应用了数字微镜晶片（DMD）来做主要关键元件以实现数字光学处理过程。其原理是将光源藉由一个积分器（Integrator），将光均匀化，通过一个有色彩三原色的色环（Color Wheel），将光分成R、G、B三色，再将色彩由透镜成像在DMD上。以同步讯号的方法，把数字旋转镜片的电讯号，将连续光转为灰阶，配合R、G、B三种颜色而将色彩表现出来，最后在经过镜头投影成像。
优点:
2 精确的灰度等级: 它的数字性质可以获得具有精确数字灰度等级的精细的图像质量以及颜色再现。
3 反射优势: 因为ＤＭＤ是一种反射器件，它有超过60%的光效率，使得ＤＬＰ系统显示更有效率。这一效率是反射率、填充因子、衍射效率和实际镜片“开”时间产生的结果。
4 无缝图像优势: 90%的象素/镜片面积可以有效地反射光而形成投影图像。整个阵列保持了象素尺寸及间隔的均匀性，并且不依赖于分辨率。越高的ＤＭＤ填充因子给予出越高的可见分辨率，这样，加上逐行扫描，创造出比普通投影机更加真实自然的活生生的投影图像。
5 可靠性: ＤＭＤ已通过所有标准半导体合格测试。它还通过了模拟ＤＭＤ实际操作环境条件的障碍测试，包括热冲击、温度循环、耐潮湿、机械冲击，振动及加速实验。基于数千小时的寿命及环境测试，ＤＭＤ和ＤＬＰ系统表现出内在的可靠性

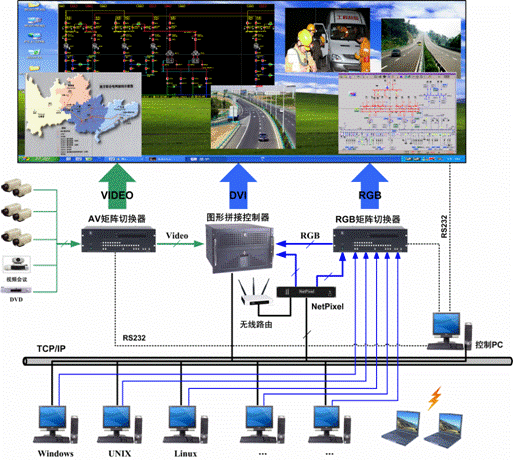

大屏幕显示系统结构拓扑图
