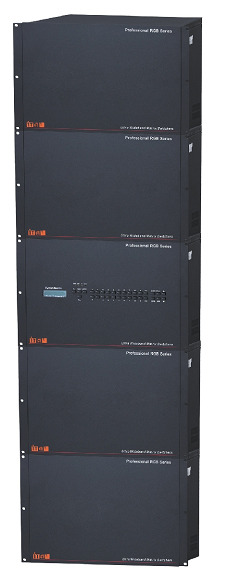

矩阵切换器 >> IMX-RGB128xx超宽带系列 RGB矩阵切换器
来源: 日期:2011-02-23 09:25:42 访问量:672
产品描述:
IMX-RGB64XX超宽带系列RGB矩阵切换器是为最严格的高分辨率计算机视频和音频系统应用而设计。适用于指挥和控制操作、公司和高校CAD/图形开发中心、生物医学成像和培训机构、金融服务、数字影院投影和其他关键任务系统设计。
分自带音频和不带音频两种型号。IMX-RGB128XX为不带音频型号,具备信号长距离传输失真补偿功能,IMX-RGB128XX-A为带音频型号,可同步将计算机的视频信号和音频信号实现无缝隙的同步切换,具备良好的经济优势。
自带信号反馈功能,当输入端口有信号输入时矩阵可主动从RS-232控制端口发出特征代码。
产品特征:
● 支持VGA-UXGA RGBHV、RGBS、RGsB、RsGsBs、分量视频、S-视频、复合视频信号
● 立体声音频(限带音频型号)
● 视频满载带宽:450MHz
● 音频频率响应:20Hz~20KHz(限带音频型号)
● 支持前面板手动切换控制
● 支持RS-232控制协议
● LCD同步操作显示功能
● 断电现场切换记忆保存功能
● 键盘锁定、密码设置等安全权限控制
● 多模式存储及调用功能
● LED操作指引
● 信号反馈功能,可自动识别信号进行操作
● 信号查询功能
● 拉丝铝制箱体,更好的保护设备电路
技术参数:
视频 | |
输入信号类型 | 128路VGA-UXGA RGBHV、RGBS、RGsB、RsGsBs、分量视频、S-视频、复合视频 |
输入连接器 | 128组5BNC插座 |
输入额定电平 | 复合视频及S-视频的Y信号:1.0Vp-p |
S-视频的C信号:0.3Vp-p | |
RGB及分量视频:0.7Vp-p | |
宽带 | 450MHz@-3dB |
输出信号类型 | 64/96/128路VGA-UXGA RGBHV、RGBS、RGsB、RsGsBs、分量视频、S-视频、复合视频 |
输出连接器 | 64/96/128组5BNC插座 |
输出额定电平 | 复合视频及S-视频的Y信号:1.0Vp-p |
S-视频的C信号:0.3Vp-p | |
RGB及分量视频:0.7Vp-p | |
同步 | |
输入电平 | 0.5至5.0Vp-p |
输出电平 | AGC至TTL:4.0至5.0Vp-p,末端接 |
音频 | |
输入信号类型 | 128路立体声,平衡/非平衡 |
输入连接器 | 128对5针3.81mmPhoenix接口 |
频率响应 | 20Hz~20KHz,±0.05dB |
输出信号类型 | 64/96/128路立体声,平衡/非平衡 |
输出连接器 | 64/96/128对5针3.81mmPhoenix接口 |
控制端口 | RS-232,9针D型插座 |
常规 | |
电源 | 100VAC~240VAC,50/60Hz,内置,通用 |
工作温度/湿度 | 0℃~+50℃/10%~90% |
尺寸 | 483mm长*266mm宽*440mm高 |
机架安装 | 支持,10U(单箱体) |
